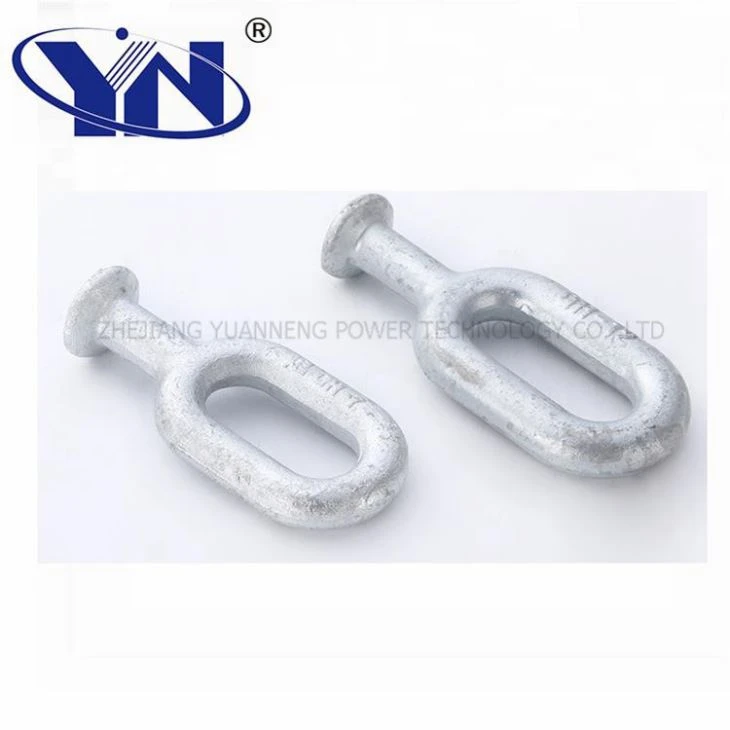

Socket Eyes Link Fitting

Sistemul de prindere a ochiurilor este realizat din fier maleabil, galvanizat la cald, utilizat pentru conectarea cu piciorul de oțel supus la baza izolatorului cu bilă și soclu (cap de bile). În funcție de diferitele condiții de utilizare și de structură, ochii cu clești de soc sunt compuși din seria unică și din seria dublă.

Socket Eyes Link Fitting

Descrierea dispozitivului de îmbinare cu filet de ochi

Specificația tehnică a îmbinării legăturii cu șuruburi pentru ochi

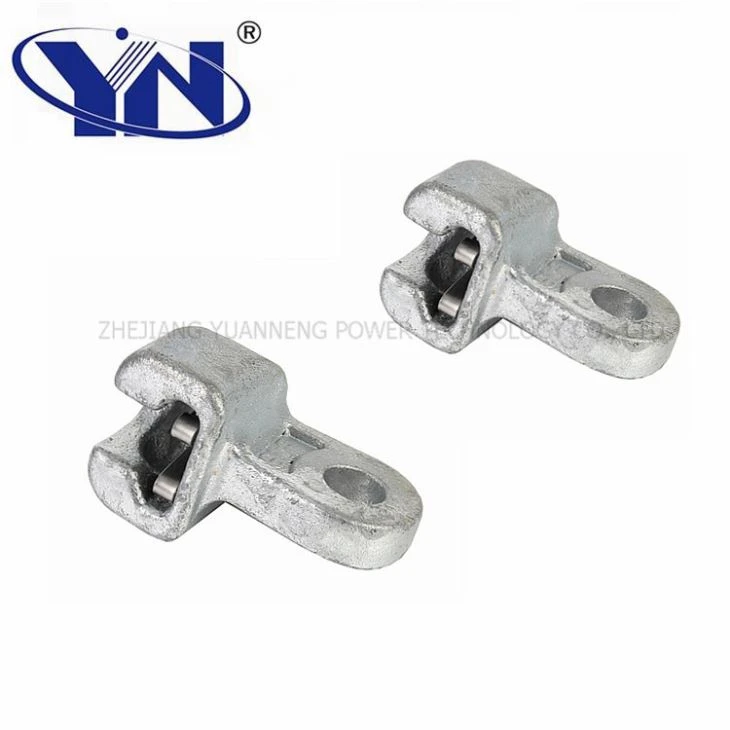

Socket-Clevis (tip W)

Tip	Dimensiuni (mm)					Încărcare nereușită KN	Greutate (kg)
Tip	B	A	H	Φ	d	Încărcare nereușită KN	Greutate (kg)
W-7A	19.2	34.5	70	20	16	70	0,8
W-7B	19.2	34.5	115	20	16	70	0.9
W-10	19.2	34.5	85	20	20	100	1.0
W-12	19.2	34.5	90	24	24	120	1.3

Socket-clevis (tip WS)

Tip	Dimensiuni (mm)					Încărcare nereușită KN	marcă
Tip	B	A	H	Φ	C	Încărcare nereușită KN	marcă
WS-7	19.2	34.5	70	16	18	70	16
WS-10	19.2	34.5	85	18	20	100	16
WS-12	19.2	34.5	85	22	24	120	16
WS-16	23.0	42,5	95	24	26	160	20

FAQ

Q1: Pot obține câteva eșantioane?

R: Da, ordinele de probă sunt binevenite.

Întrebarea 2: Pot să-mi folosesc propria siglă sau design pe produse?

R: Da, sunt disponibile logo-ul personalizat și designul pentru producția de masă.

Q3: Ce zici de timpul de livrare?

A: 5-7 zile pentru probe, 15-20 zile pentru producția în masă.

Q4: Care este termenul de plată?

R: Plata regulară este T / T, 30% depozit și 70% la vedere copie B / L. L / C sau vestul uniunii este, de asemenea, OK.

Q5: Pot să vă vizitez fabrică?

R: Bineînțeles, bine ai venit. Orice trebuie să ne ajutăm, simțiți-vă liber să arătați.
